FFC軟排線的原材料補強板之概述
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2020-06-12

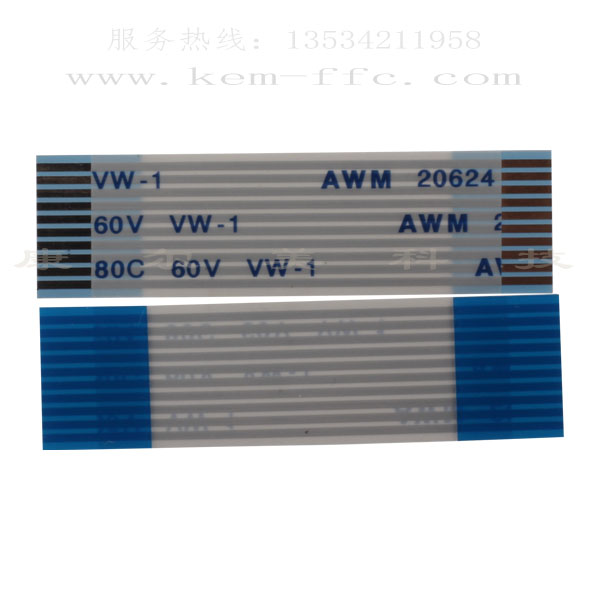

FFC扁平排線的三大原材料之一就是補強板，補強板在ffc軟排線的里面所占的比重非常小，從重量方面來說甚至可以忽略之，但是確實不夠或缺的。如圖，兩端藍色部分就是補強板。補強板存在ffc排線的兩端，主要作用就是為了調
節ffc柔性軟排線兩端部的厚度，因?yàn)镕PC連接器的槽孔一般是0.3mm，而ffc排線的銅線與膠膜常規厚度和也才0.08左右，那么要想ffc軟排線插入ffc連接端子的槽孔，不緊不松，剛好合適。那么就要在排線兩端貼上補強板，既加強ffc柔軟排線的兩端厚度，又調節ffc軟排線兩端的硬度。

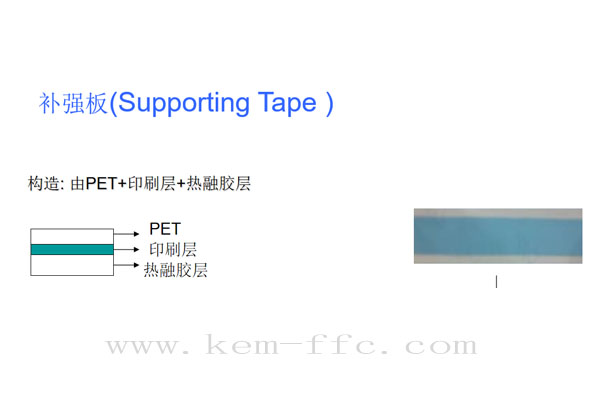

補強板的構成是由PET基材、印刷層、熱熔膠三部分組成PET是補強板的主要部分，其次是熱熔膠層，這種熱熔膠在
補強板的構成是由PET基材、印刷層、熱熔膠三部分組成PET是補強板的主要部分，其次是熱熔膠層，這種熱熔膠在
150℃的環境下就會融化與膠膜貼合在一起，冷卻到常溫下就結合的非常牢固了。根據不同的顏色需要，可以通過改變油墨層的顏色而改變補強板的總體顏色。行業通常補強板是藍色，這也是最大量使用的，其次顏色有淺藍、白色等等。
補強板的厚度也有很多種規格厚度：0.225mm厚、0.205mm、0.16mm、0.18mm、0.25mm、0.282mm。其中0.225mm是用的最多的，其次是0.16mm。當ffc排線的使用環境是一些運動的場合，比如打印機針頭排線、汽車安全氣囊排線、導航衛星排線，這些運動部件容易震動，有可能引起FFC排線與FPC連接器接觸不良?？梢酝ㄟ^(guò)將補強板做厚一些，來達到使用效果。
補強板的厚度也有很多種規格厚度：0.225mm厚、0.205mm、0.16mm、0.18mm、0.25mm、0.282mm。其中0.225mm是用的最多的，其次是0.16mm。當ffc排線的使用環境是一些運動的場合，比如打印機針頭排線、汽車安全氣囊排線、導航衛星排線，這些運動部件容易震動，有可能引起FFC排線與FPC連接器接觸不良?？梢酝ㄟ^(guò)將補強板做厚一些，來達到使用效果。
