為什么液晶電視采用lvds 排線更高清？
- 作者:
- 來源: 鑫美特ffc_fpc
- 日期 : 2020-07-13
在液晶顯示屏、液晶電視目前非常普遍的采用了 lvds ffc屏線，那么LVDS接口是如何定義的呢？
LVDS，即Low Voltage Differential Signaling，是一種低壓差分信號技術接口。這種ffc lvds排線接口最先是美國NS公司開發的，因為以TTL電平方式傳輸寬帶高碼率數據時導致lvds ffc屏線功耗大、EMI電磁干擾大等缺點，NS研制一種數字視頻信號傳輸方式，即LVDS接口傳輸。
LVDS輸出接口利用非常低的電壓擺幅（約350mV）在兩條lvds ffc扁平線之間走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得FFC排線信號在差分PCB線或平衡電纜上以幾百Mbit/s的速率傳輸，由于采用低壓和低電流驅動方式，因此實現了低噪聲和低功耗。傳輸速率可以達到幾百兆bps，功耗低，抗干擾性好。因而，lvds ffc排線推出市場非常搶手，尤其在顯示設備領域非常流行。
首先來了解LVDS接口電路的組成
在液晶顯示器中，LVDS接口電路包括兩部分，即驅動板側的LVDS輸出接口電路（LVDS發送器）和液晶面板側的LVDS輸入接口電路（LVDS接收器）。
LVDS發送器將驅動板主控芯片輸出的17L電平并行RGB數據信號和控制信號轉換成低電壓串行LVDS信號，然后通過驅動板與液晶面板之間的ffc柔性電纜（排線）將信號傳送到液晶面板側的LVDS接收器，LVDS接收器再將串行信號轉換為TTL電平的并行信號，送往液晶屏時序控制與行列驅動電路。
采用LVDS接口，可以使得信號在差分特性電阻ffc線或平衡電纜上以幾百Mbps的速率傳輸，推薦的最高數據傳輸速率是655Mbps，而理論上可以達到1.923Gbps。
按照lvds接口通道數量，可以分為：
1. 單通道LVDS ffc線：
a) 單路6位LVDS, 常稱為“單6線ffc-lvds排線”，有3組數據線，1組時鐘線。這種接口能實現18bit RGB數據。
b)單路8位LVDS, 常稱為“單8ffc-lvds線”，有4組數據線，1組時鐘線。這種接口能實現24bit RGB數據。
a) 雙路6位LVDS，常稱為“雙6ffc-lvds線”，有3x2組數據線，2組時鐘線。這種接口能實現36bit RGB數據。（沒有找到有這個接口的芯片）
b) 雙路8位LVDS，常稱為“雙8ffc-lvds線”，有4x2組數據線，2組時鐘線。這種接口能實現48bit RGB數據。

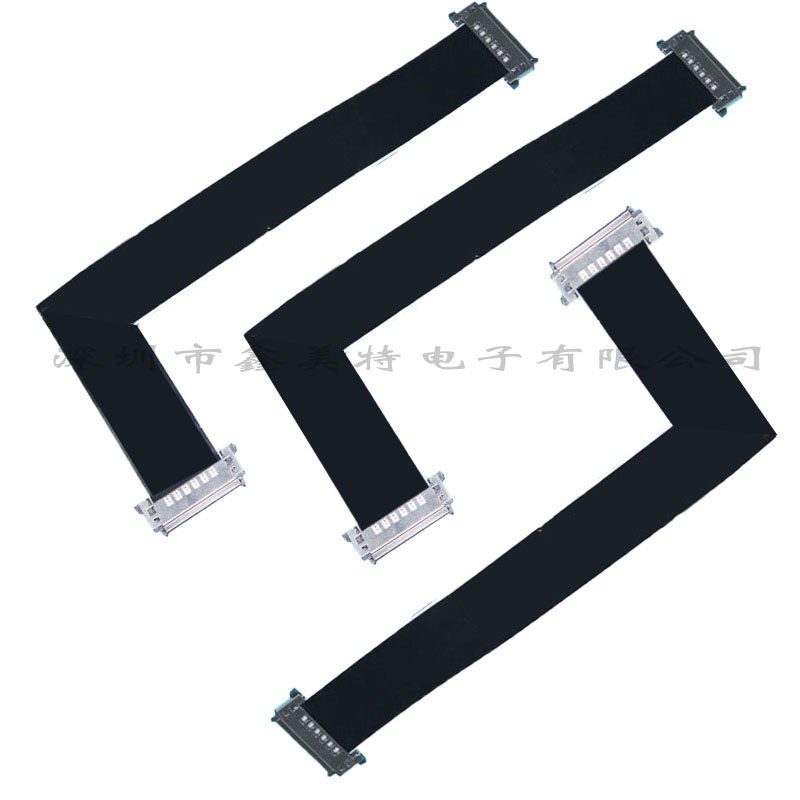

總而言之，不管是單通道還是雙通道lvds屏線，由于采用低壓和低電流驅動方式，因此實現了低噪聲和低功耗傳輸，通過對屏線兩面貼黑色或銀色吸波材又能將lvds屏線的特性阻抗穩定在100±10Ω，起到很好抵抗干擾作用，高清數字信號經過lvds排線幾乎沒有什么衰減，這就是為什么液晶電視采用lvds ffc排線的根本原因。
