ffc軟排線接插件型號如何區分？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-09-03
眾所周知，ffc軟排線的插接件是配合ffc軟排線使用的，那么ffc軟排線插接件型號怎么分類呢？
（一）從ffc軟排線插接件的針片的間距區分?？梢詫fc軟排線插接件分為：
0.3mm間距插接件連接器，0.5mm間距連接器，1.0mm間距插接件，1.25mm間距插接件，2.0mm間距連接器，2.54mm間距連接器。
（二）從ffc軟排線與ffc軟排線插接件的鎖緊方式區分?？梢詫fc軟排線插接件分為：

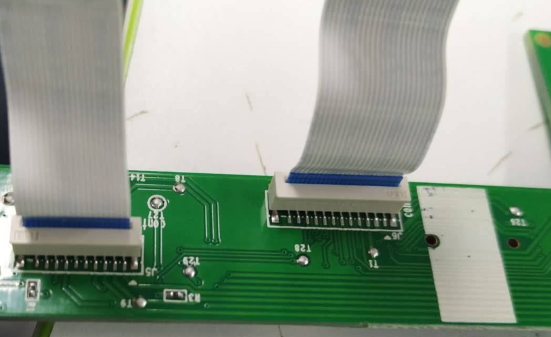

①裸插型，也叫直插型。ffc軟排線與ffc軟排線插接件之間沒有任何鎖扣，靠ffc軟排線的插接端的厚度與ffc軟排線插接件的縫隙一個稍微過盈配合，使ffc軟排線與ffc軟排線插件件完美的連接在一起。
（一）從ffc軟排線插接件的針片的間距區分?？梢詫fc軟排線插接件分為：
0.3mm間距插接件連接器，0.5mm間距連接器，1.0mm間距插接件，1.25mm間距插接件，2.0mm間距連接器，2.54mm間距連接器。
（二）從ffc軟排線與ffc軟排線插接件的鎖緊方式區分?？梢詫fc軟排線插接件分為：
①裸插型，也叫直插型。ffc軟排線與ffc軟排線插接件之間沒有任何鎖扣，靠ffc軟排線的插接端的厚度與ffc軟排線插接件的縫隙一個稍微過盈配合，使ffc軟排線與ffc軟排線插件件完美的連接在一起。
②抽屜鎖扣型。ffc軟排線與ffc軟排線插接件之間的連接是通過抽屜鎖扣推拉鎖緊的。這種鎖扣在使用中很方便，將插接件的抽屜鎖拉出，將ffc軟排線插接端插入連接器的槽孔，再將抽屜鎖推進去復位，將ffc軟排線與插接件緊緊的所在一起。

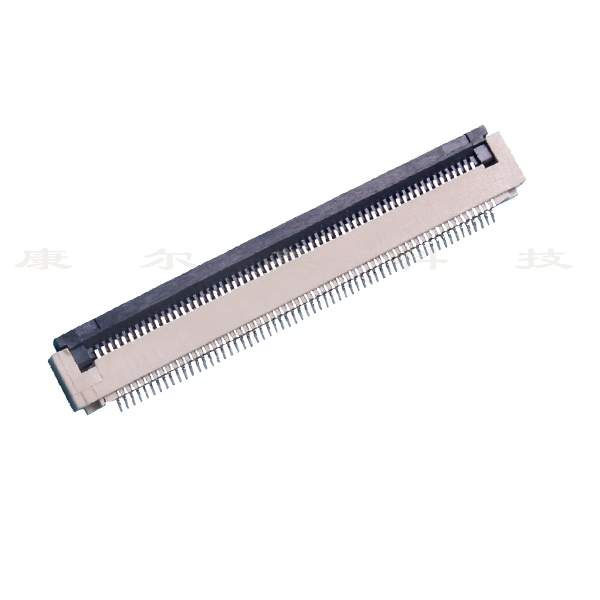

③翻蓋鎖扣型。ffc軟排線插接件的翻蓋鎖扣抬起來，將ffc軟排線插入連接器的槽孔，再將翻蓋鎖扣壓下去復位，就將ffc軟排線與插接件鎖在一起了。
③翻蓋鎖扣型。ffc軟排線插接件的翻蓋鎖扣抬起來，將ffc軟排線插入連接器的槽孔，再將翻蓋鎖扣壓下去復位，就將ffc軟排線與插接件鎖在一起了。
④直通型抽拉鎖扣型。ffc軟排線插接件的兩端各有一個水平抽拉鎖，先將兩端抽拉鎖拉出，將ffc軟排線從插接件的兩端插入連接器，然后在推進抽屜鎖復位，兩根ffc軟排線就被牢固的所在連接器上了。
（三）從ffc軟排線插接件的針腳的形狀區分。
⑤臥式貼片。臥貼型ffc軟排線插接件是占比是比較高的。一般分為臥式貼片上接，或臥式貼片下接。ffc軟排線金手指朝上插入連接器就是上接型ffc排線插接件，fc軟排線金手指朝下插入連接器就是下接型ffc排線插接件。

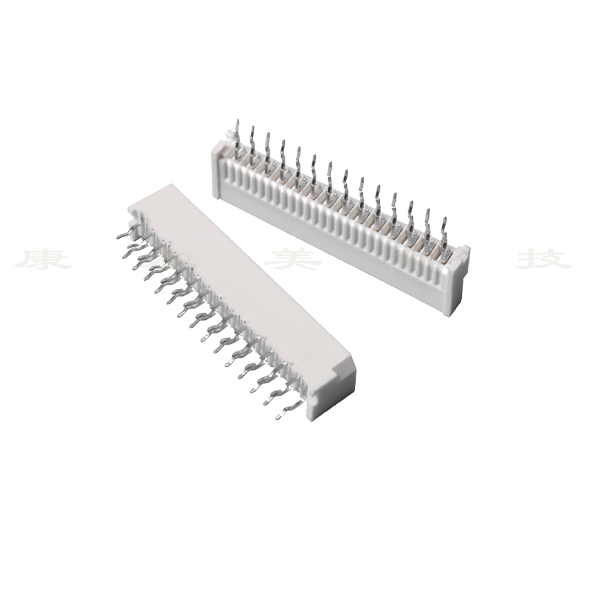

⑥立式貼片。ffc軟排線插接件是站立的，一般針腳分立式貼片正腳、立式貼片反腳、立式貼片帶鎖扣正腳、立式貼片帶鎖扣反腳。
⑦立式單面接直插。針腳是直的，也叫直針。立式貼片直插不需要貼片，針腳直接插入連接。
（三）從ffc軟排線插接件的針腳的形狀區分。
⑤臥式貼片。臥貼型ffc軟排線插接件是占比是比較高的。一般分為臥式貼片上接，或臥式貼片下接。ffc軟排線金手指朝上插入連接器就是上接型ffc排線插接件，fc軟排線金手指朝下插入連接器就是下接型ffc排線插接件。
⑥立式貼片。ffc軟排線插接件是站立的，一般針腳分立式貼片正腳、立式貼片反腳、立式貼片帶鎖扣正腳、立式貼片帶鎖扣反腳。
⑦立式單面接直插。針腳是直的，也叫直針。立式貼片直插不需要貼片，針腳直接插入連接。
⑧立式單面接彎插。一般是90°彎針。無需貼片。
⑨立式雙面接直插。ffc軟排線不管是正面還是反面插入插接件都可以的。
⑩立式雙面接彎插。ffc軟排線可以無視方向插入ffc軟排線插接件。
⑨立式雙面接直插。ffc軟排線不管是正面還是反面插入插接件都可以的。
⑩立式雙面接彎插。ffc軟排線可以無視方向插入ffc軟排線插接件。
