FFC排線規格書如何做？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-07-13
做出一份讓用戶滿意的ffc排線規格書，分如下幾個步驟：

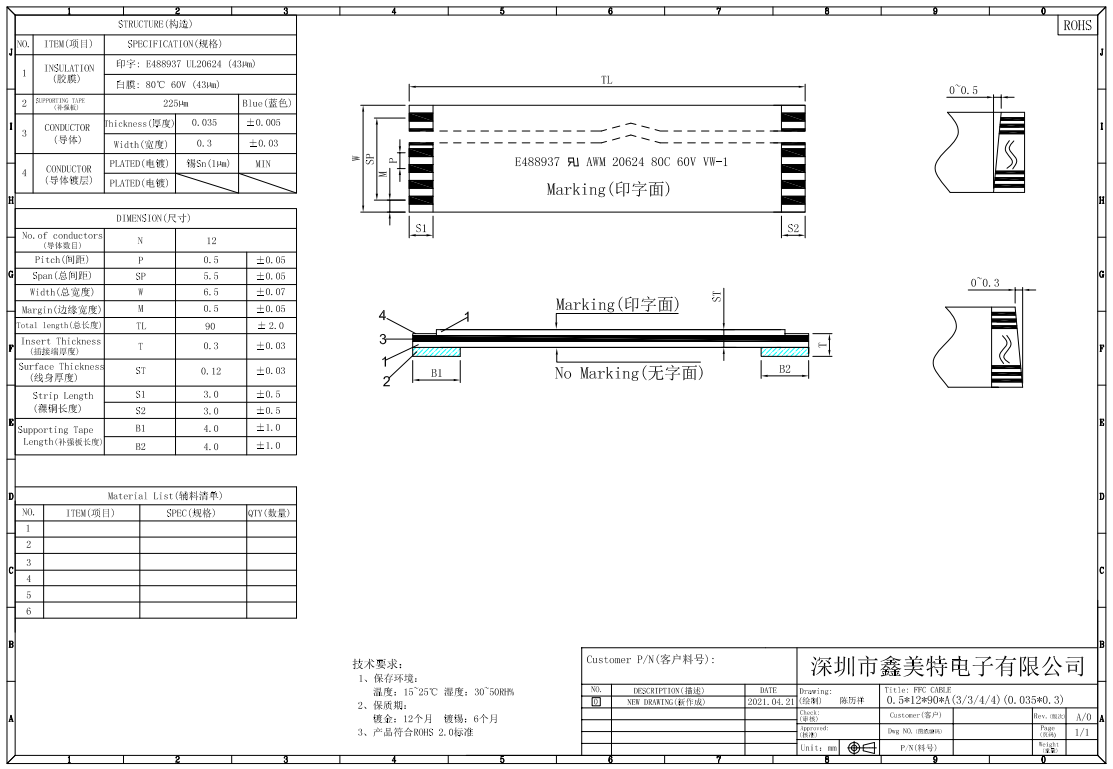

1°正中一般展示的是ffc排線圖面，圖面分主視圖與側視圖，主視圖一般展示ffc排線的正面參數，比如間距、寬度、長度；側視圖一般展示ffc排線線身厚度，插接端厚度、補強板長度，金手指方向。
2°展現ffc排線所用的材料的具體型號、尺寸，公差范圍及數量
3°在正圖的下面一般會標上一些技術要求，如特殊工藝步驟注意事項，產品溫濕度保存條件。
4°在圖面的右下角一般要注明ffc排線的總體描述，作成人，作成時間，圖紙版本號（更改時要變更版本號），圖號（方便后續查閱）。
至此，一個完整的ffc排線規格書步驟全部呈現如下。
只要按照上述步驟做出的ffc排線規格書必然會滿足用戶對ffc排線的參數了解需求。
- FFC排線規格書制作第一步：
- FFC排線規格書制作第二步：
- FFC排線規格書制作第三步：
1°正中一般展示的是ffc排線圖面，圖面分主視圖與側視圖，主視圖一般展示ffc排線的正面參數，比如間距、寬度、長度；側視圖一般展示ffc排線線身厚度，插接端厚度、補強板長度，金手指方向。
2°展現ffc排線所用的材料的具體型號、尺寸，公差范圍及數量
3°在正圖的下面一般會標上一些技術要求，如特殊工藝步驟注意事項，產品溫濕度保存條件。
4°在圖面的右下角一般要注明ffc排線的總體描述，作成人，作成時間，圖紙版本號（更改時要變更版本號），圖號（方便后續查閱）。
- FFC排線規格書制作第四步：
- FFC排線規格書制作第五步：
至此，一個完整的ffc排線規格書步驟全部呈現如下。
只要按照上述步驟做出的ffc排線規格書必然會滿足用戶對ffc排線的參數了解需求。
