FFC排線可以折疊嗎？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-08-02
FFC排線可以折疊嗎？答案是肯定的。FFC排線的三大主要特點就是耐彎折、可折疊、柔性佳。
雖然ffc排線可以折疊，那是不是可以隨意折疊呢？顯然折疊是有條件約束的，不可能隨性折疊而不影響產品功能，那么ffc排線對折疊 的約束條件是什么？在什么情況下折疊不要影響產品功能？分幾種情況。
（一）通常我們對ffc排線柔韌性會有一個測試，就是將ffc排線裝上柔性測試儀進行柔性老化測試，如果在線身部門切圓形折角R≥15mm，這種情況下，排線可以彎曲100萬次以上。
（2）對ffc排線進行180°對折，來回一個周期，保證在30個周期內測試無電氣功能損害，外觀正常。
雖然ffc排線可以折疊，那是不是可以隨意折疊呢？顯然折疊是有條件約束的，不可能隨性折疊而不影響產品功能，那么ffc排線對折疊 的約束條件是什么？在什么情況下折疊不要影響產品功能？分幾種情況。
（一）通常我們對ffc排線柔韌性會有一個測試，就是將ffc排線裝上柔性測試儀進行柔性老化測試，如果在線身部門切圓形折角R≥15mm，這種情況下，排線可以彎曲100萬次以上。
（1）檢驗設備為耐曲繞測試儀，耐壓絕緣測試儀。
（2）試片規格為 360mm 長。

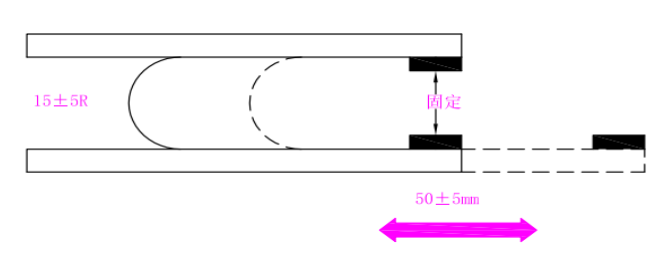

（3）將待測 FFC 線試片固定于測試機上下模座中間，折彎弧度為 R15±5mm。
（4）下模座以馬達連帶驅動平移 50mm，移動速度為每分鐘 500 次往復。
（5）曲繞 1000000 次后取下試片觀察其外觀及檢測電氣性能。
（6）試片外觀不磨損、剝離不良，導體不可有斷線，不可有絕緣及耐壓不良。
（2）對ffc排線進行180°對折，來回一個周期，保證在30個周期內測試無電氣功能損害，外觀正常。
