FFC扁平排線型號A、B、C、D、E、F、G代表什么意義？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-08-19
很多用戶問我們ffc排線生產廠家，F(xiàn)FC排線規格書上那些A、B、C、D、E、F、G字母到底表達什么內容，本篇就著重讓廣大ffc排線用戶朋友解釋一下這些英文字母對應哪種型號排線，也方便大家在后續使用或采購ffc排線時，能夠辨識清楚，提高效率。
順便這款發一個實E型ffc排線實物圖，增加大家的只管感受
以上就是7種行業上常見ffc型號結構圖，可能個別企業的叫法多少有一點差別，比如有些將這種補強板尾部剝離的ffc排線叫“K”型線，但是結構圖基本上就這么7種，只要熟知這7種ffc排線的常規型號，基本上就掌握了ffc排線常見規格結構。

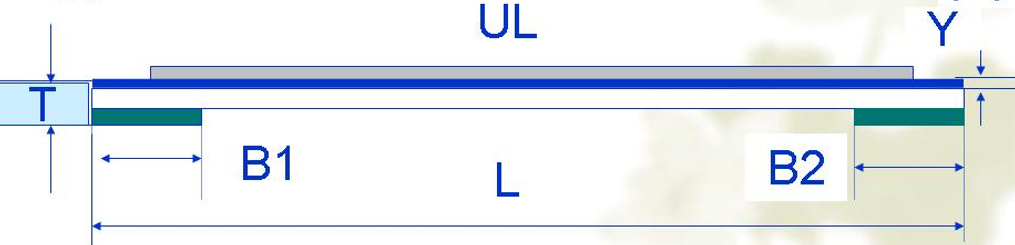

（一）A型ffc排線解析：
兩端ffc排線的兩端金手指在同一面，或者說兩端補強板在同一面，并且補強板直接貼在下層膠膜上。

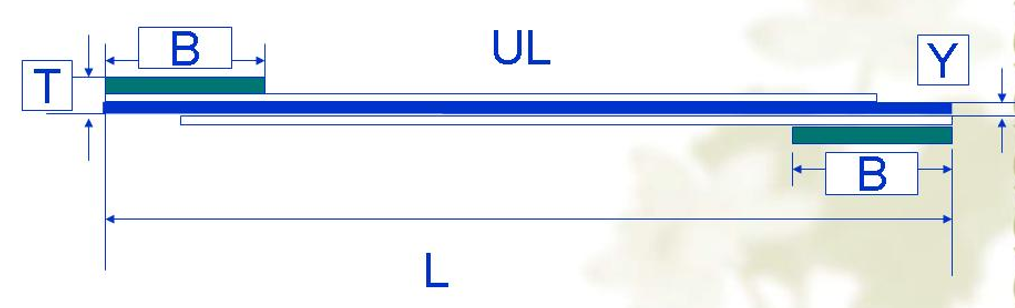

（二）B型ffc排線解析：
兩端ffc排線的兩端金手指在同相反面，或者說兩端補強板在相反面，并且補強板直接貼在膠膜上。

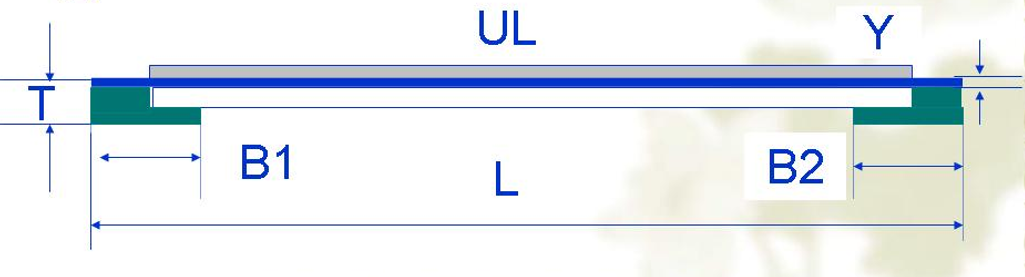

（三）C型ffc排線解析：
兩端ffc排線的兩端金手指在同相同面，或者說兩端補強板在相同面，但是補強板直接貼在導體上。
（四）D型ffc排線解析：
兩端ffc排線的兩端金手指在同相反面，或者說兩端補強板在相反面，并且補強板直接貼在膠膜上。

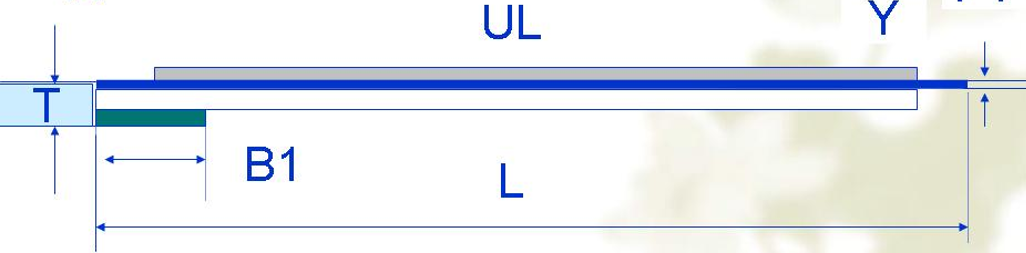

（五）E型ffc排線解析：

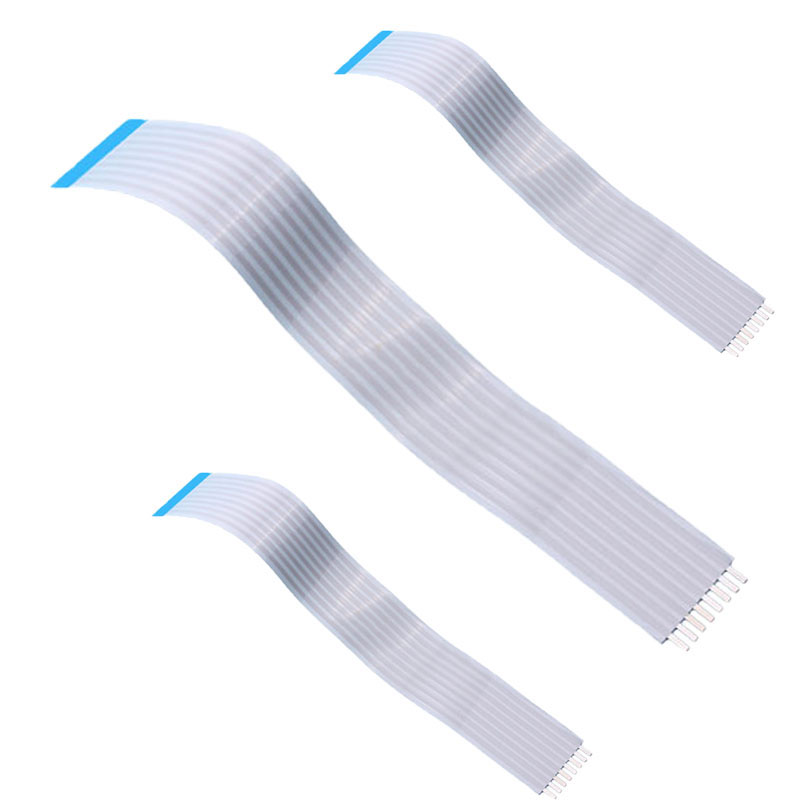

ffc排線的一端是插接端，帶有補強并且補強板直接貼在膠膜上，而另一端是光導體，不帶補強板，不帶膠膜。順便這款發一個實E型ffc排線實物圖，增加大家的只管感受
（六）F型ffc排線解析：
兩端ffc排線的兩端金手指在同一面，或者說兩端補強板在同一面，并且補強板直接貼在下層膠膜上,但是補強板尾部有剝離。這樣設計的目的是由于有些主板空間設置，當插入ffc軟排線時，單手不好插入，需要用雙手扶住ffc排線插入，而另一只手不好抓ffc排線，將補強板尾部設計剝離一些，另一只手就可以抓住剝離的補強板，雙手將ffc排線插入到連接器中。

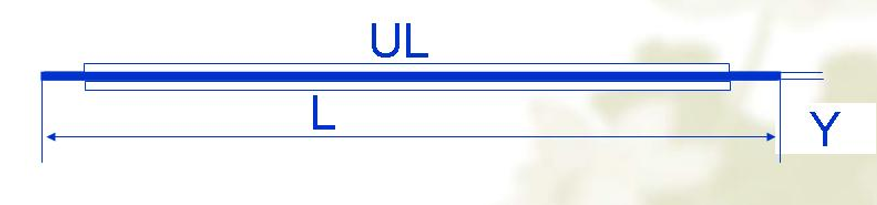

（七）G型ffc排線解析：
ffc排線的兩端都是光導體，不帶補強板，不帶膠膜，用戶在使用時，不需要連接器，將排線直接兩端的裸露的銅線直接焊接在主板相應的位置。以上就是7種行業上常見ffc型號結構圖，可能個別企業的叫法多少有一點差別，比如有些將這種補強板尾部剝離的ffc排線叫“K”型線，但是結構圖基本上就這么7種，只要熟知這7種ffc排線的常規型號，基本上就掌握了ffc排線常見規格結構。
