FPC排線是什么材質？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-02-10
FPC排線材質有覆基材及輔料

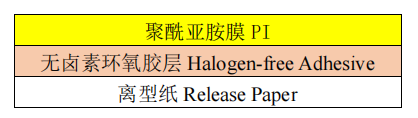

基材主要有覆蓋膜及覆銅箔，輔料有電磁膜、鋼片、PI、膠紙。通常存儲溫度在≤15℃，濕度在45%~65%的低溫環境中。本文我們主要來分享fpc排線基材知識。（1）覆蓋膜產品結構。
分為三部分，聚酰亞胺膜 PI、無鹵素環氧膠層 Halogen-free Adhesive、離型紙 Release Paper。
（2）覆銅箔的編號說明。

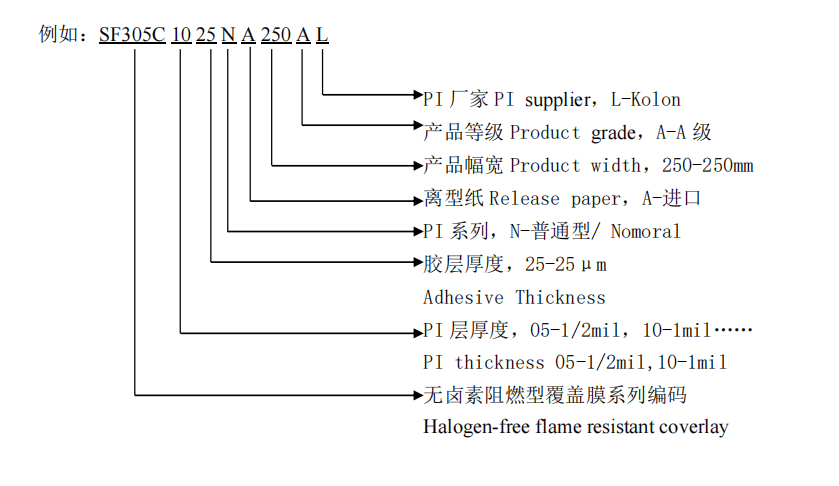

每一種規格的覆銅箔對應一種編號，具體包括廠家編號、產品等級、產品幅寬、離型紙型號、PI型號、膠層厚度、PI層厚度、無鹵素阻燃型覆蓋膜系列編碼。具體圖示如下：
例（1），型號：SF305-051813SE250A 表示：電解銅，單面，0.5mil，0.5oz（18u），13u膠
例（2），型號：SF305-051813SR250A 表示：壓延銅，單面，0.5mil，0.5oz（18u），13u膠
例（3），型號：SF305-051813DE250A 表示：壓延銅，雙面，0.5mil，0.5oz（18u），13u膠
例（4），型號：SF305-051820DR250A 表示：壓延銅，雙面，1mil， 0.5oz（18u），20u膠
（3）fpc排線物理特性?；哪蜔嵝?，主要由膠的耐熱性決定，長期可以達到200℃以上，10s以內可以達到280℃。
（4）fpc排線電氣性能。在溫度23℃，濕度RH50%的條件下，通1MHZ信號24小時，測的介電常數≤4，測的介質損耗角正切≤0.04。
以上就是fpc排線基材基相關介紹，希望能幫到有需求的朋友，希望了解更多ffc/fpc相關知識，請掃首頁二維碼添加客服微信。
