FFC軟排線耐曲繞次數能達到1000萬次嗎？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2024-04-29
FFC柔性排線耐曲繞次數能達到1000萬次嗎？
首先我們要認識到FFC軟排線耐曲繞次數與哪些因素有關？（1）基礎材質性能
FFC軟排線使用膠膜是PET基材附熱熔膠，PET基材本身就具備很好的延伸率，對PET基材覆熱熔膠，熱熔膠在整個PET面上務必均勻，一般要求厚度公差控制在±3U，這樣均勻涂抹的膠層壓合導體時，銅線的被膠層包裹的會非常均勻，不會一會深（膠過多），一會淺（膠偏少），從而會造成膠膜與銅線粘合的不勻稱，從而會影響導體與膠膜的粘合力。另外銅線的延展性更為重要，一般FFC排線業界要求銅線原材的延伸率達到18%以上，低于這個就是不合格的。銅分有氧銅與無氧銅，像我們鑫美特電子都采用無氧銅。有氧銅與無氧銅都屬于含銅比例達到99.99%的電解銅，但是無氧銅相對來說，韌性要更好一點。對于作業工況來回運動的諸如打印針頭FFC排線，醫療排線運動排線，采用無氧銅成為首選。
（2）基礎材質的物理參數
總體而言，材料（絕緣膠膜、銅線）越薄，耐曲繞能力就越強。一般而言，對于曲繞性能要求高的作業場所，建議采用薄的材質，絕緣膜一般有37u、43u、50u、60u、70u、80u、100u、125u等厚度，銅線一般有35u、50u、80u、100u等厚度。如果僅僅考慮曲繞性，當然材質越薄越好，但是過電路要求，導體太薄，阻抗增大，滿足不了電流需求也是不行的。因此，在選擇銅線厚度時，必須至少先滿足過電流的要求，在滿足這一前提下，盡可能的選薄的銅線。銅線過電流怎么選？可以參考FFC排線電流計算方法來選擇適合用戶使用要求的銅線規格。銅線規格定型以后，膠膜怎么選，是不是越薄越好？顯然不是這么簡單，當銅線規格定型后，導體厚度也固定了，那么必須選擇與之匹配的膠膜來壓合，膠膜太薄，膠層厚度不夠，銅線不能完全嵌入到熱熔膠里，會導致導體與膠膜粘固力不牢靠，經過曲繞運動時，導體與膠膜會裂開。因此，選擇與導體厚度匹配的膠膜厚度是非常重要的。
（3）壓接成型的工藝
銅線與膠膜的厚度選好后，要進行貼合工藝。導體與膠膜壓合的溫度、速度、壓力、作業環境的清潔度直接決定了導體與膠膜粘合的牢固程度。工藝越純熟，貼合的就會越到位，導體膠膜粘合的就會越好。
（4）曲繞運動的半徑

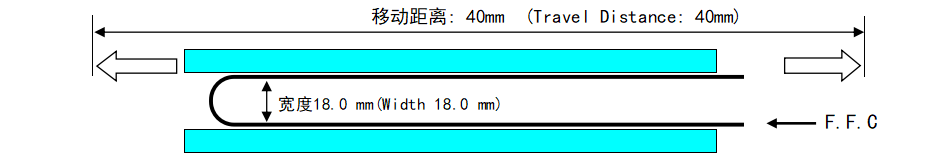

當完美的FFC軟排線做好以后，在用戶使用中，實際排線工作的曲繞半徑也會對排線的曲繞次數產生重大影響，曲繞半徑越大、耐曲繞次數越高；曲繞半徑越小，耐曲繞次數越低。因此在設備空間允許的情況下，機構設計師要盡可能的讓軟排線曲繞半徑更大一些。我們通常測試采用彎曲直徑18mm，如圖所示。
（5）曲繞運動的位移

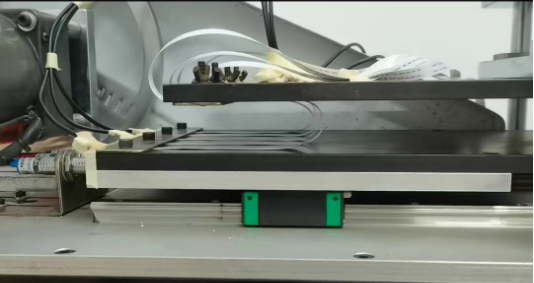

FFC軟排線運動位移相對來說對曲繞次數不是那么大，行程長些、短一些影響不是特別大，相對來說行程短一些更好一點。我們通常測試采用40mm長的位移。如圖所示。
（6）曲繞運動的速度
FFC排線曲繞運動的頻率對曲繞次數影響很大，運動頻率越高，曲繞次數越低，反之則反。我們內部測試通常采用120次/min。
（7）使用環境
FFC排線使用環境，如果多是一些高溫高濕等惡劣環境，會提前達到排線的疲勞強度，從而降低耐曲繞次數，若是一些常溫、潔凈、濕度適中的環境會延長軟排線的耐曲繞次數。
綜上所述，F(xiàn)FC軟排線耐曲繞運動次數是一個系統工作，不是單單某一個因素就能決定其運動極限次數。在運動環境適中，排線制作品質優異的軟排線，若運動速度≤100次/min，運動直徑≥40mm，排線厚度≤0.12mm，曲繞運動次數能夠達到1000萬次。
