1.0間距無鹵軟排線一。1.0間距無鹵ffc排線原材料：
1.上下兩面白膜，白膜上印有印字“HF”，是無鹵膠膜的標識，不含鹵素。膠膜總厚度43U，熱熔膠層25U，PET19U。
2.導體厚度x寬度：0.035*0.65mm，鍍錫銅線，鍍錫厚度＞1u（40u"）。
3.補強板是藍色0225U補強板，補強板長度是8mm。膠層37U，PET188U，補強板也是無鹵補強板，無鹵素。

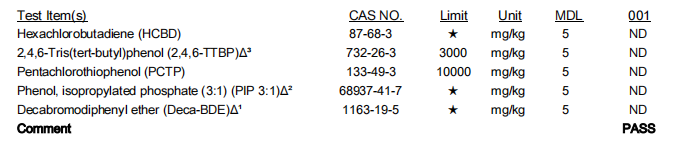

4.材料環保級別：除滿足歐盟ROHS2.0的標準外，而且不含有鹵素（F）、氯（Cl）、溴（Br）、碘（I）、砹（At）、石田（Ts）。
二。1.0間距無鹵ffc排線基本參數：
（1）1.0x15x80xA（44/88）(0.035x0.65)
（2）1.0間距，15位導體，80mm長度，兩端金手指長度4mm，兩端金手指在同面，即同向ffc排線。
（3）兩端補強板長度8mm，插接端厚度0.3mm。
（4）排線總寬度16mm。對應連接PH1.0,-15p臥貼連接器。
（5）各部件公差：總寬度W=16±0.12，全間距SP=14±0.1，長度L=80±1，邊距M=1.0±0.12。
三。1.0間距無鹵ffc排線工藝流程：
1.貼合成型：壓接速度1.5m/min，第一次壓接輪溫度95±10℃，第二次壓接輪160±10℃。
2.電測：整卷ffc排線開短路測試，挑出可能的不良品。
3.裁切：按照標準80線長及金手指長度調節好參數自動裁剪。
5.全檢: 對每一條ffc排線外觀尺寸、外觀異物、進行檢測。
6.包裝：按100pcs/包裝PE袋，封箱入庫。
7.出貨: 倉庫發貨。
三。1.0間距無鹵ffc排線電氣性能：
1.絕緣電阻：相鄰導體或?qū)w與地面間加 DC 500V 下測定，500MΩ以上。
2.耐電壓：相鄰導體間或?qū)w與地面間加 AC 500V 5mA，歷時 1 分鐘下測定，無擊穿現象。
3.耐電流：通過額定電流1A
